GENERATEUR EXPERIMENTAL DE MICRO

GENERATEUR DE MICRO-ONDES EXPERIMENTAL
POUR LA DESTRUCTION DES CAPRICORNES ET XYLOPHAGES DU BOIS

AVERTISSEMENT
La réalisation décrite ci après est destinée à l'information des chercheurs travaillant dans ce domaine. Seuls les professionnels maîtrisant parfaitement les dangers de mise en oeuvre des Hautes Tensions et des rayonnements électromagnétiques micro-ondes sont concernés. Il y a de graves dangers d'électrocution et d'irradiation, à réaliser un tel dispositif hors d'une structure professionnelle;

UTILISATION
Ne pas utiliser dans un lieu humide
Tout installer avant de connecter la prise de courant au secteur 220 volts :
La prise arrière de haute tension sur le bloc d'alimentation doit être enfoncée à fond

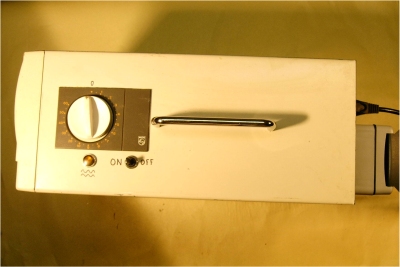

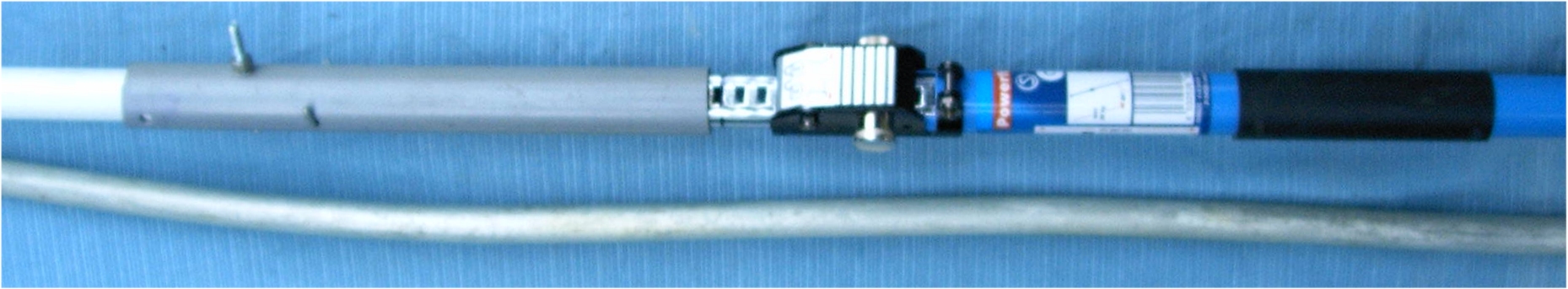

La tête d'émission doit être solidement positionnée en hauteur au moyen du mât réglable
Ne pas irradier vers une zone métallique réfléchissant les micro-ondes tels que papier ou revêtements goudron comportant un film aluminium; tôles ou plaques métalliques...
L’intérieur des réflecteurs métalliques de la tête ne doit pas être en vue directe
La ventilation se met en route dès l’enclenchement de l’interrupteur général
L’émission de micro-ondes débute 5 secondes après l’enclenchement de la minuterie
_________________________________________________

Ne pas exposer des personnes à plus de 5 mW/cm2. Utiliser un mesureur de champ
Utiliser des vêtements de protection contre les radiations électromagnétiques
___________________________________________________.

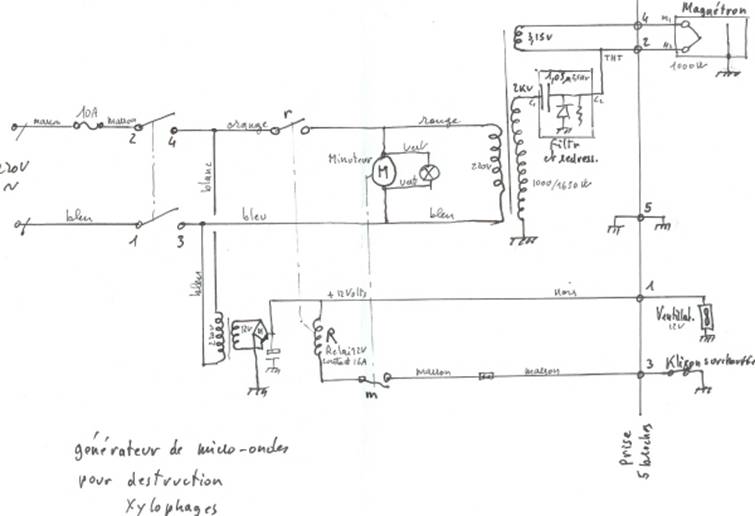

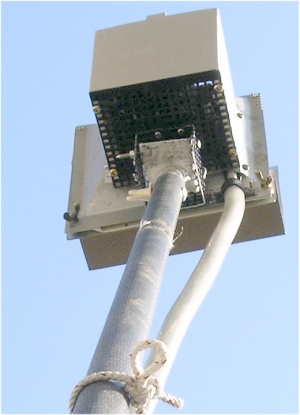

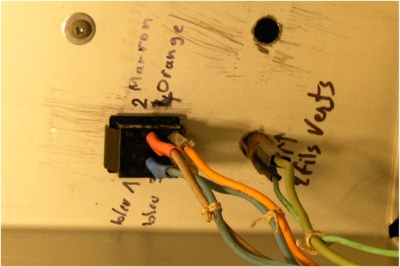

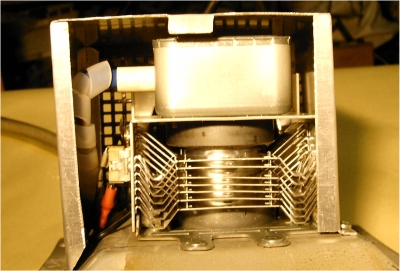

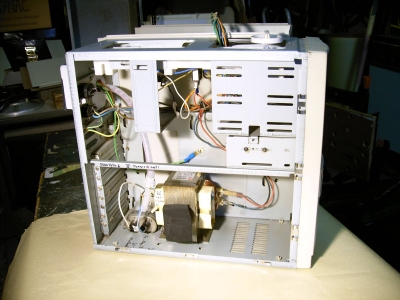

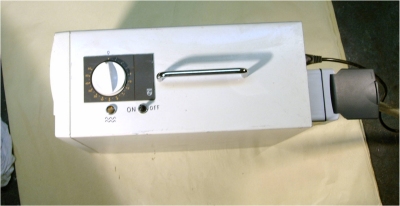

TETE MAGNETRON
Fragile, éviter les chocs
Danger Haute Tension
Danger micro-ondes

PHOTOS

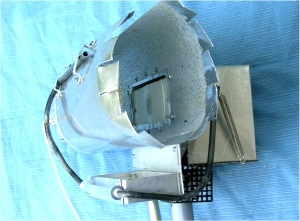

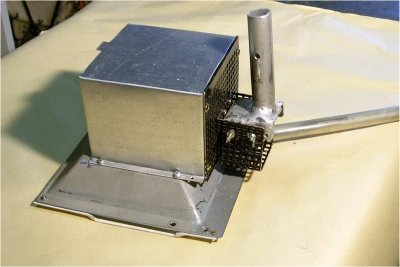

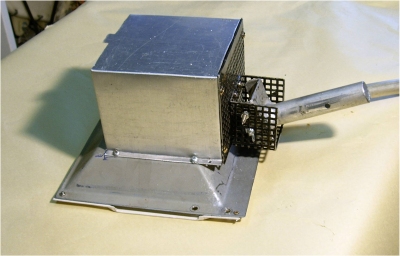

Générateur nu, cage d'irradiation non montée

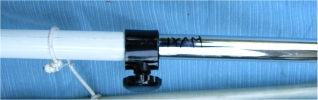

Support orientable

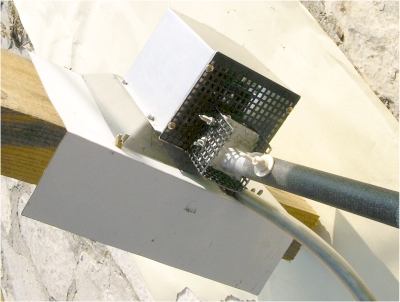

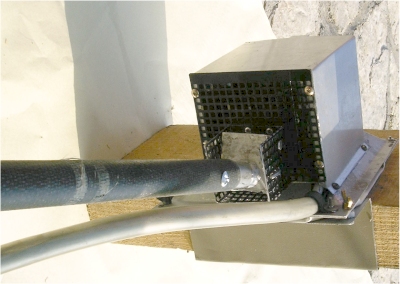

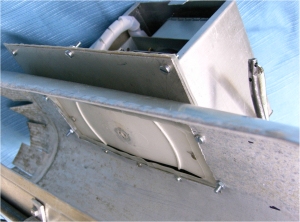

AVEC CAGE D'IRRADIATION POUR POUTRES RONDES

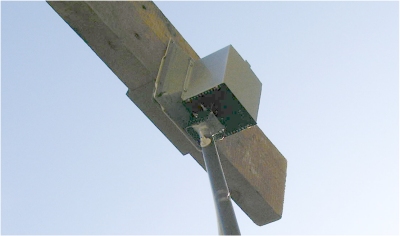

Montage normal, le ressort maintient la cage fermée.
Tendre la corde pour l'ouvrir

Ressort et corde déplacés. La cage est maintenue ouverte, tendre la corde pour la fermer.

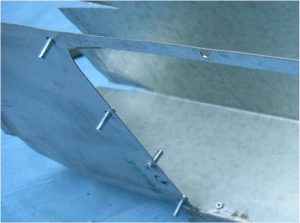

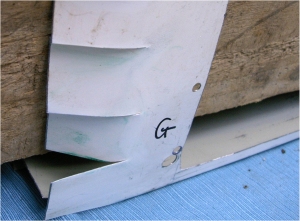

2 vis tournées vers l'intérieur maintiennent
la poutre légèrement éloignée.

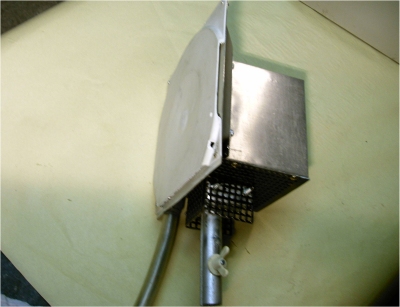

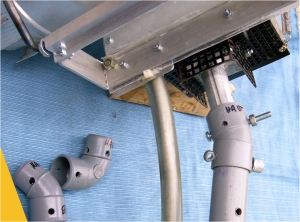

On place un coude pour compenser l'inclinaison des poutres. Le mât peut ainsi être placé verticalement.

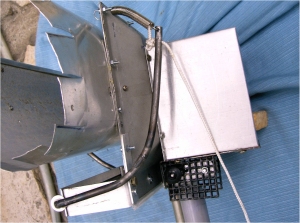

CAGE POUR POUTRES RECTANGULAIRES

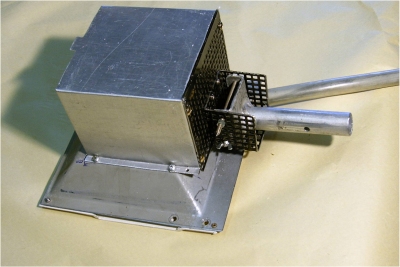

Cage à utiliser pour les poutres rectangulaires.
La cage est représentée nue, sans générateur.
Le générateur d'ondes se fixe sur la cage au moyen
de 8 boulons de diamètre 4 mm
