ALLUMAGE ÉLECTRONIQUE MINIATURE POUR MOTO DE COLLECTION

Il s'agissait de réaliser un allumage électronique miniaturisé,
afin qu'il soit possible  de l'insérer dans le câblage  électrique de la moto.

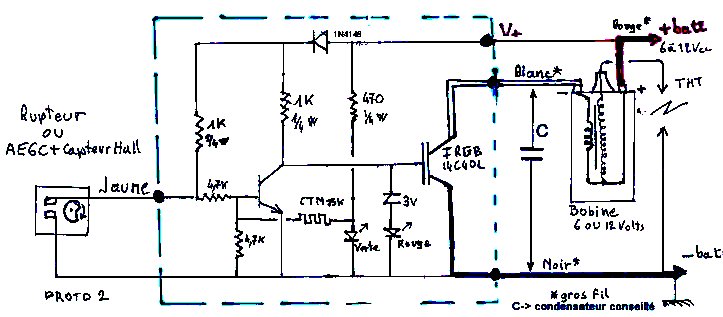

LE SCHÉMA  ÉLECTRONIQUE

Ce circuit comporte une temporisation thermique qui coupe l'alimentation de la bobine si on oublie le contact.

 Il est conseillé de débrancher le condensateur C au niveau du rupteur et de le connecter au pole moins de la bobine

Fonctionnement de la protection thermique:

 Lorsque le contact est mis, le courant de bobine  se maintien à 5A tant que le moteur n'est pas démarré.  Ceci peut au bout de quelques minutes peut entrainer la destruction du transistor  IRGB, voire de la bobine.
   La CTN est en contact thermique avec le radiateur du transistor IRGB.
Elle est alimentée en 2 volts, à partir de l'anode de la diode verte.
Lorsque la température s' élève, sa résistance diminue , ce qui provoque
une montée de la tension sur la base du petit transistor et au final,
 le blocage du transistor IRGB .





Courant de bobine (2,4 Ω)

Fréquence Hz

0
10
50
100
200

t/mn

0
600
3000
6000
24000

I ampères

5
1,8
1,5
0,7
0,7

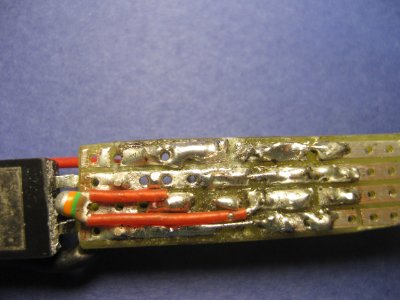

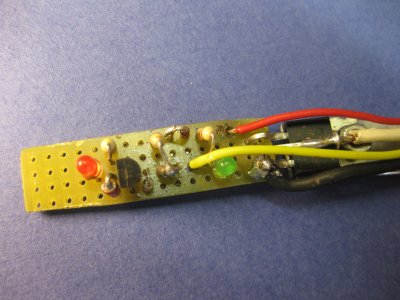

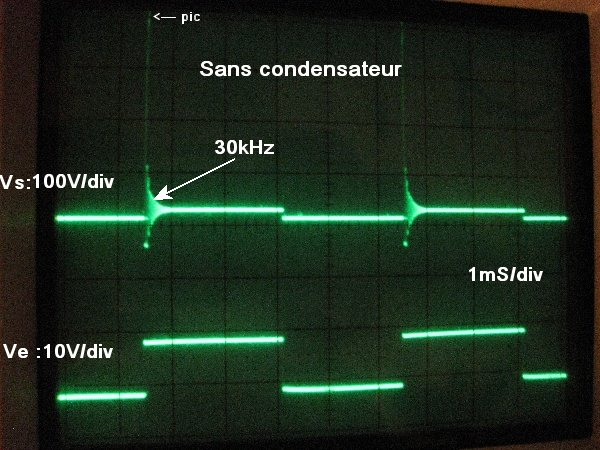

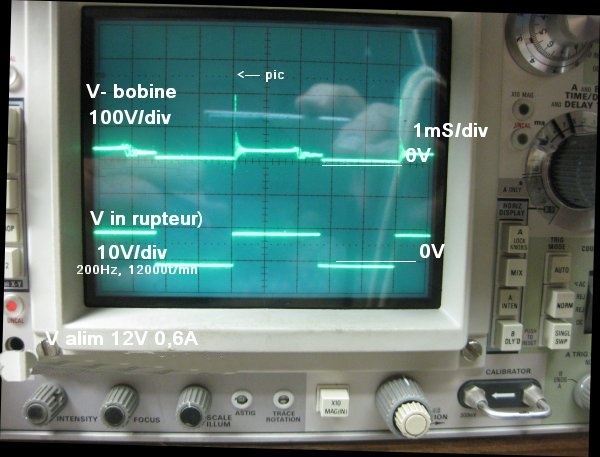

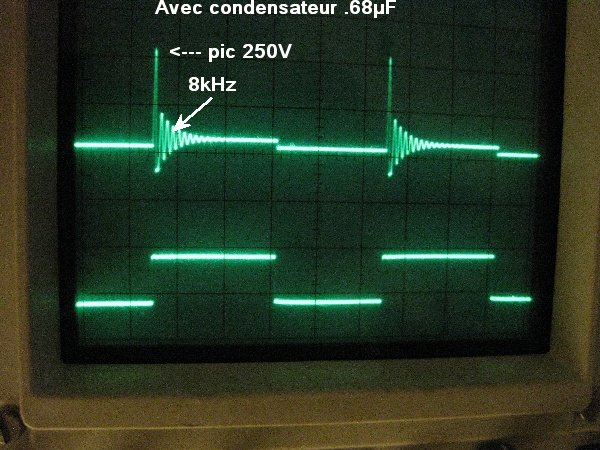

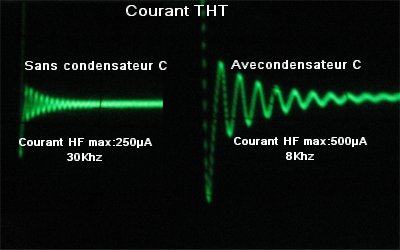

OSCILLOGRAMMES







Voir le prototype 1: proto 1
