PROTO 1

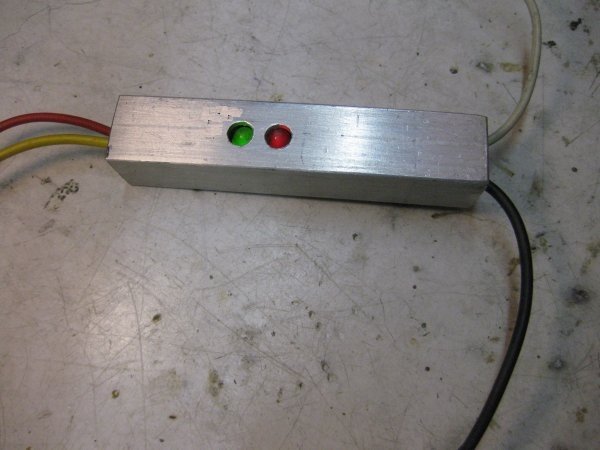

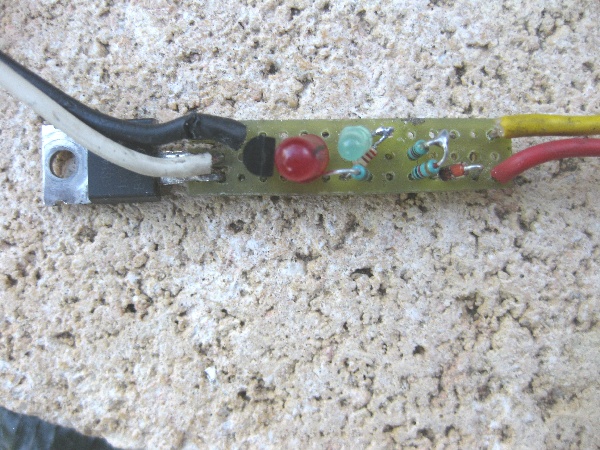

Le boitier tient lieu de radiateur. Tube carré de 15X15 mm                                   le circuit imprimé

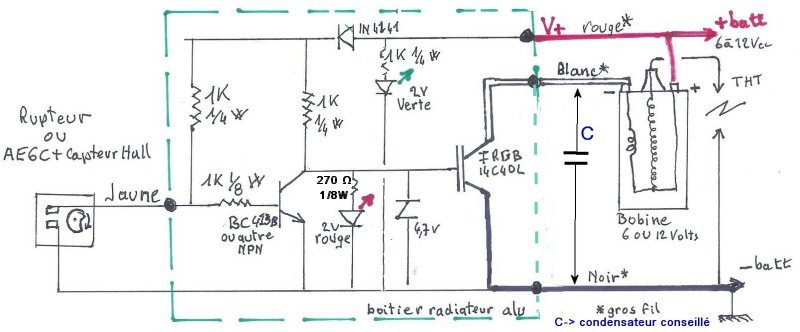

LE SCHÉMA  ÉLECTRONIQUE

Schéma du prototype 1, sans protection d'oubli contact enclenché
