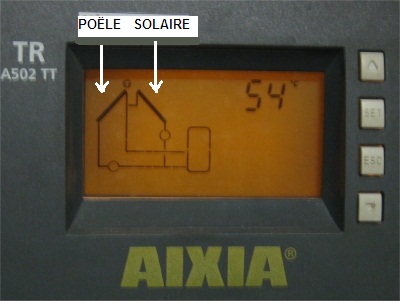

REGULATEUR AIXIA

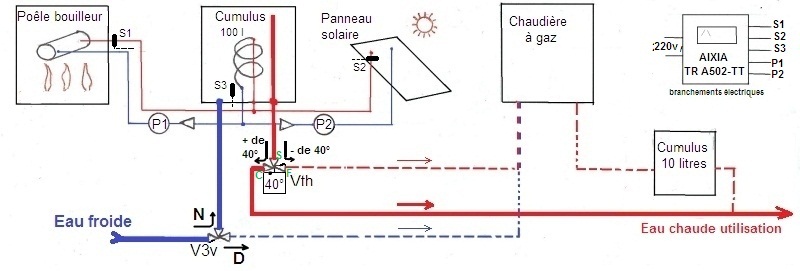

Il gère les pompes P1 et P2, à partir des informations fournies par les sondes S1, S2, S3

 P1, P2 : pompes de circulation

S1, S2, S3 : sondes de température

Vth : vanne thermostatique réglée à 40°. Si l’eau chaude est à plus de 40, elle est dirigée directement vers l’utilisation. Si l’eau du cumulus est à moins de 40°, elle  est dirigée vers  la chaudière à gaz pour être réchauffée. (voir page « eau sanitaire »)

V3v : Vanne manuelle 3 voies.
 Position normale  N : l’eau froide sanitaire va vers le cumulus 100 l.
 Position directe  D : l’eau va directement à la chaudière gaz, sans passer dans le cumulus. La position D s’utilise en cas de panne ou d’entretien du système solaire/bouilleur.

Petit cumulus 10 litres : Situé près de la cuisine, il fournit les premiers litres d’eau chaude pendant que la vanne thermostatique bascule et que la canalisation se réchauffe.
