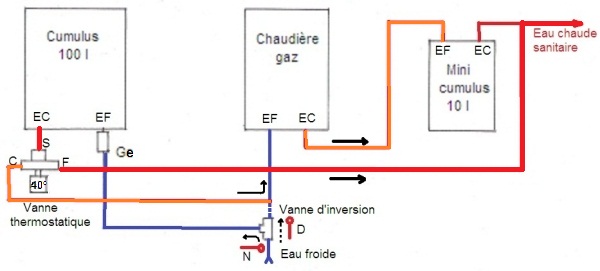

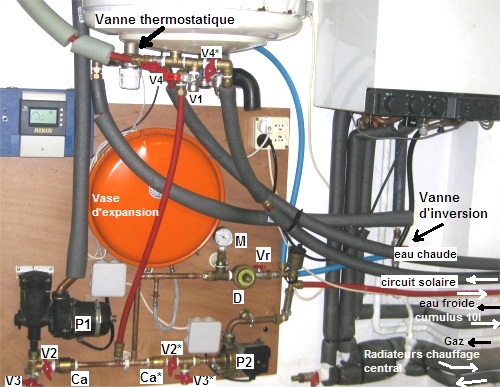

Vanne d’inversion
Position normale N :
L’eau froide sanitaire passe par le cumulus
Position directe D :
Le cumulus est mis hors circuit, l’eau froide va directement vers la chaudière à gaz.
Vth : Vanne thermostatique
Elle est montée à l’envers, l’eau chaude entre par sa sortie S. Ses clapets anti-retour ont été supprimés.
Si l’eau en provenance du cumulus a une température supérieure à 40°, la vanne thermostatique bascule, l’eau chaude sort par la sortie F (Froid). Et oui, car la vanne a trop chaud, elle ouvre son entrée eau froide!
Cette eau à plus de 40° va directement alimenter le réseau eau chaude sanitaire de la maison
Si l’eau est à moins de 40°, la vanne thermostatique ne bascule pas, l’eau sort par la sortie C et passe ensuite dans la chaudière gaz avant d’alimenter le réseau eau chaude sanitaire
Mini cumulus
Situé plus près de la cuisine, il fournit immédiatement de l’eau chaude, le temps que la vanne thermostatique ou la chaudière gaz réagissent
Groupe de sécurité Ge
Situé à l'entrée eau froide du cumulus, il comporte comme tous les groupes de sécurité un clapet anti retour. J’ai provoqué une petite fuite au niveau de ce clapet, afin d’éviter la montée en pression dans le cumulus. Ceci en fixant un fil fin de laiton entre le clapet et sa portée.
Groupe de sécurité Gs*
Il est situé sur le
circuit primaire
(voir annexes)
